對于iPhone12的充電問題，大家關注最多的應該是PD20W充電器了。作為iPhone12量身定制的充電器，綠聯PD20W有何特點呢，下面一起跟隨充電頭網的首發評測看看吧~
由于圖文較多，本次綠聯PD20W充電器評測分為開箱篇和拆解篇兩部分，開箱篇地址：
綠聯PD20W充電器開箱評測：開箱篇（上）
以下為綠聯PD20W充電器評測拆解篇：
綠聯20W快充充電器拆解

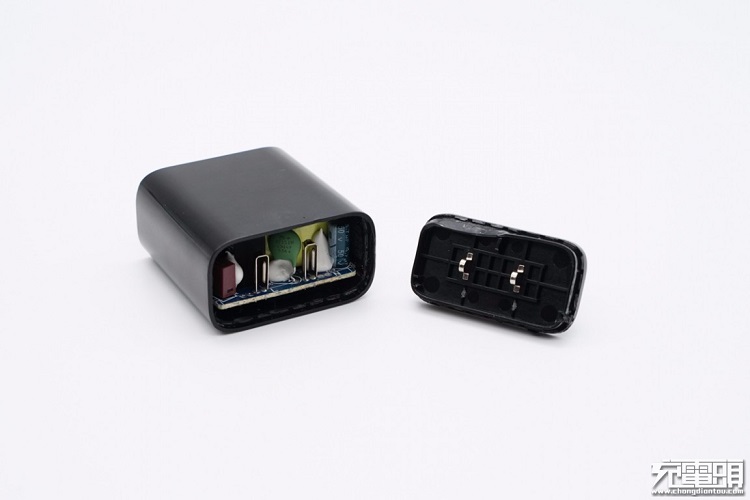

將輸入端外殼拆開，邊緣采用超聲波焊接封裝，插腳和金屬片接觸式通電。
輸出端USB母座使用小板垂直焊接，初次級之間設有隔離板。
PCB板正面整體一覽，變壓器周圍空隙里打膠固定元件。

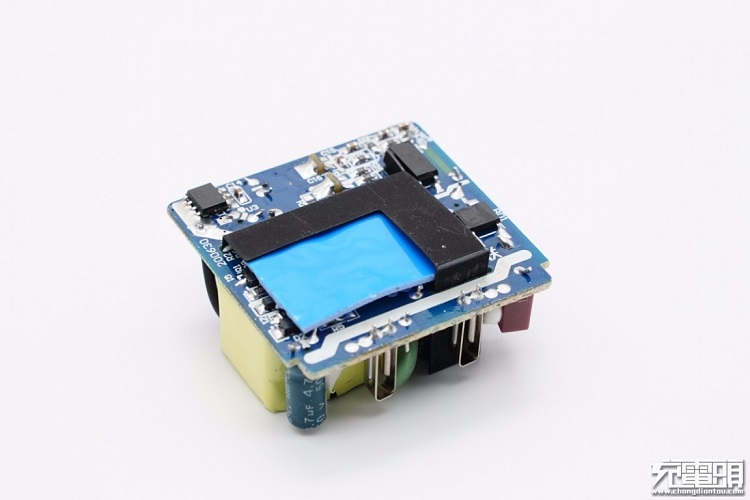

PCB板背面貼有導熱墊，并由絕緣框架固定。
導熱墊下面是充電器主控芯片。

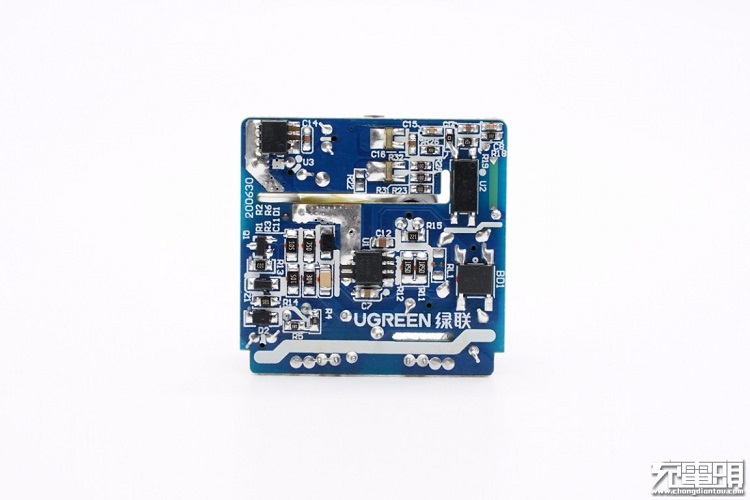

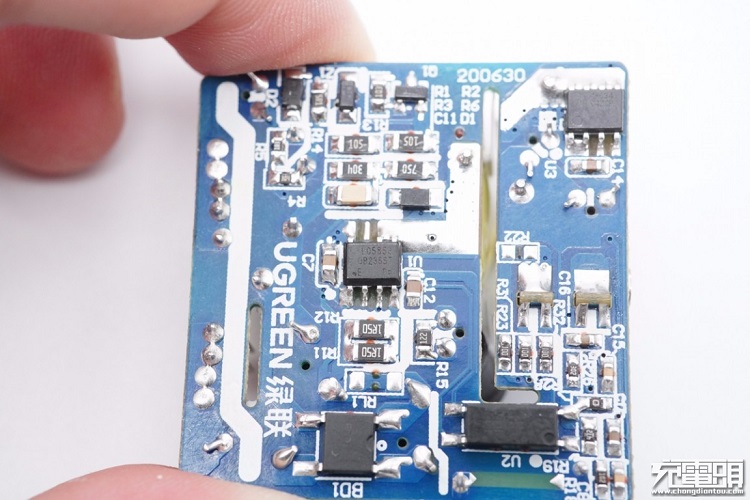

此外板子背面還有整流橋、光耦和次級同步整流芯片。
通過對PCB板電路觀察發現，綠聯20W USB PD快充充電器采用開關電源寬范圍輸出，由協議芯片控制光耦反饋調節輸出電壓的設計架構。下面就由輸入端開始為大家一一介紹這款產品的用料。
輸入端一覽，設有保險絲和NTC浪涌抑制電阻，此外使用絕緣板將電容隔離。

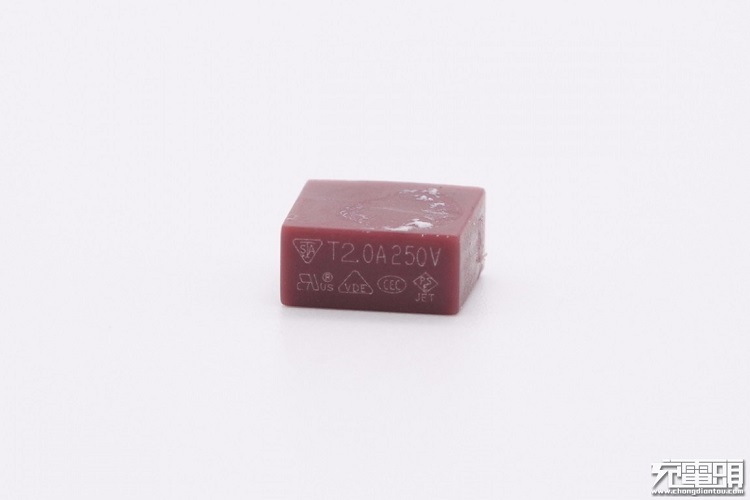

延時保險絲特寫，規格為2A 250V。

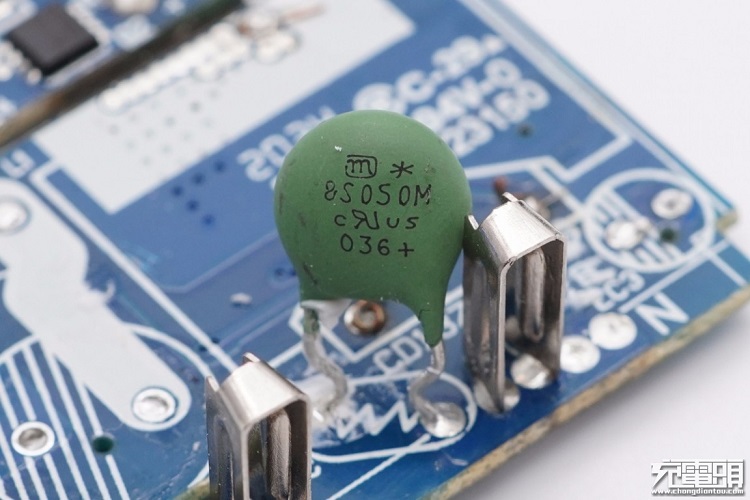

NTC浪涌抑制電阻特寫，用于抑制上電浪涌電流。
輸入端F20T10整流橋。
PCB板側面一覽。

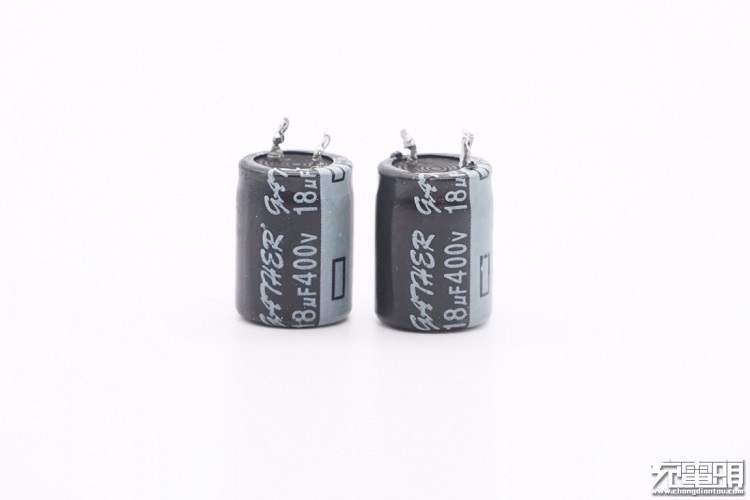

高壓濾波電解電容來自深圳凱澤鑫電子，兩顆規格都是400V 18μF。
工字電感特寫，外套熱縮管。

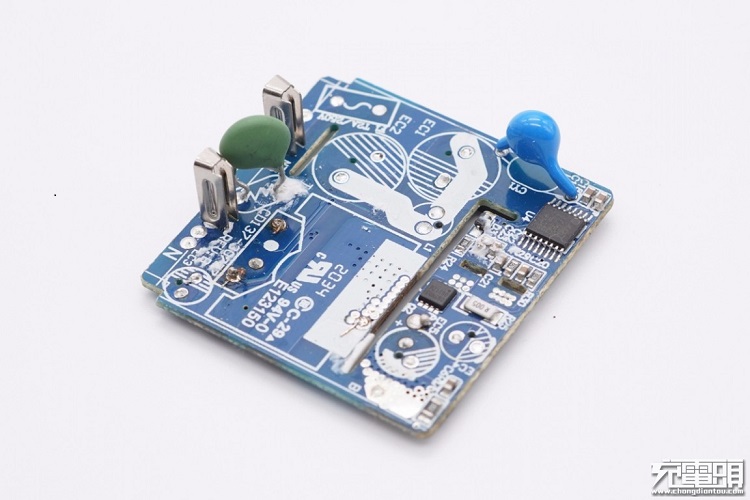

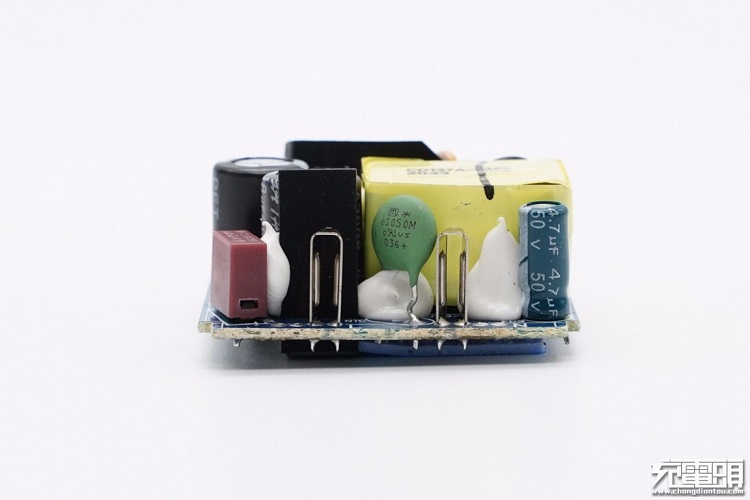

PCB板另一側一覽。

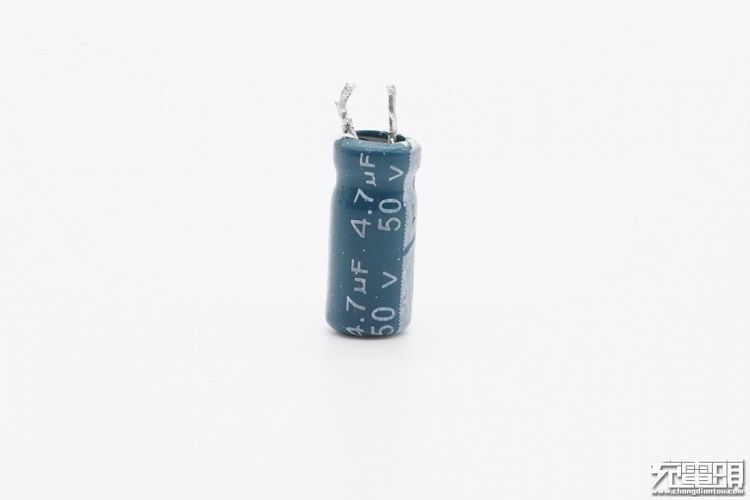

PWM主控芯片供電電容特寫，規格為50V 4.7μF。
充電器PWM主控芯片采用昂寶OB2365T，內置PWM控制器和高壓功率MOS管。

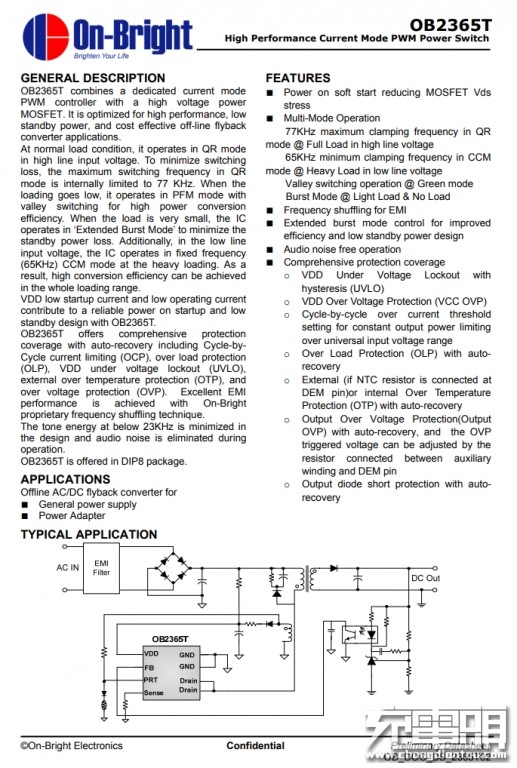

昂寶 OB2365T 詳細資料。
變壓器特寫，頂部貼有信息標簽，適配器型號 CD-137A和生產周期20年33周。
輸出端一覽，USB-C母座使用小板垂直焊接，兩側分別設有Y電容和固態電容。
拆掉元器件后發現，主板輸出端上還設有協議芯片和輸出VBUS開關管。

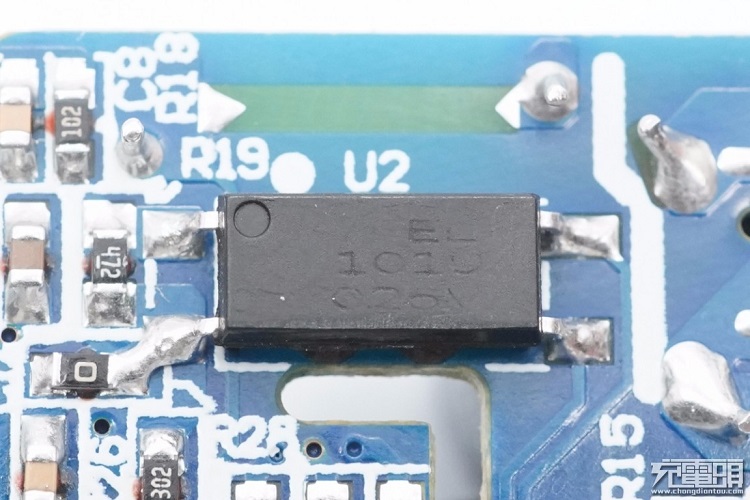

EL1019 光耦，用于初級次級通信，反饋調節輸出電壓。

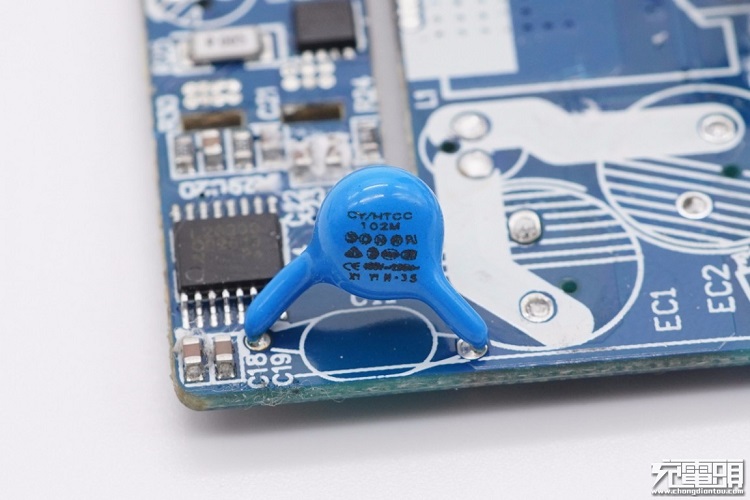

輸出抗干擾藍色Y電容特寫。
次級同步整流芯片特寫，從絲印可以判斷采用的是昂寶OB2004ZCP，其內置NMOS，支持3-12V輸出，集成度高。
昂寶OB2004Ax 規格資料。
同步整流輸出濾波固態電容，規格為16V 470μF，品牌為豐賓。

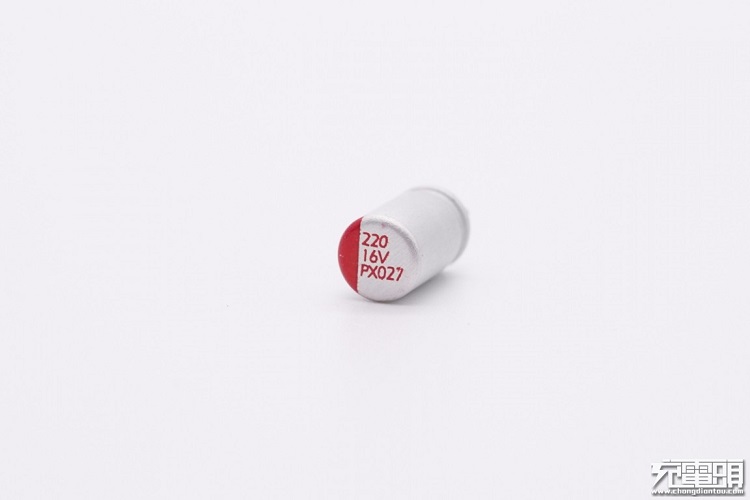

另一顆規格為16V 220μF。

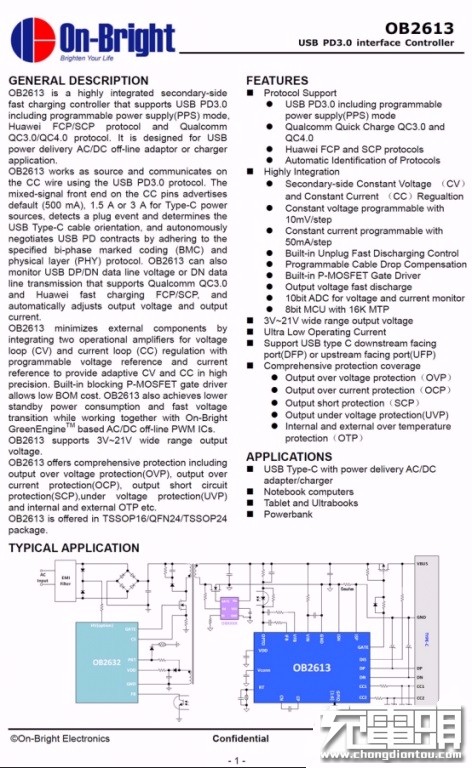

協議IC采用昂寶OB2613，用于支持PD協議和電壓調節。OB2613是昂寶電子開發的一款高精度高集成度的USB PD控制器， 已于2018年11月獲得USB-IF的PD3.0+PPS認證，并于2018年12月通過高通QC4+的測試認證。
昂寶OB2613符合USB PD3.0 V1.1規范，支持PPS模式，支持QC4/4+、BC 1.2協議、MTK PE+ 、華為FCP協議、APPLE 快充識別、三星快充識別等。通過預留的GPIO設置可支持A+C口雙口快充設計，極具成本優勢。
其提供寬范圍的VDD工作電壓區間，使得客戶使用傳統變壓器設計并免于使用LDO穩壓線路給PWM芯片供電，同時其獨有的環路自適應技術可完全應對USB PD應用的輸出寬范圍變化的要求。憑借雄厚的技術實力和品牌優勢，目前OB2613方案已經在Dell、Lenovo等一線大廠實現量產。
昂寶電子為USB PD應用特別定制開發的PWM控制器OB2632，搭配OB2613協議芯片，為業界少有的能提供USB-PD適配器整體解決方案的廠商之一。

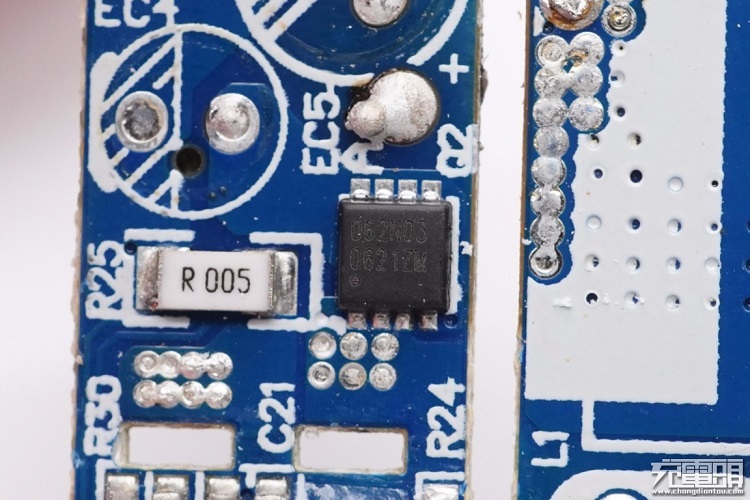

輸出VBUS開關采用真茂佳ZM062N03N，NMOS，耐壓30V，導阻6.2mΩ，左側5mΩ電阻為輸出電流采樣。

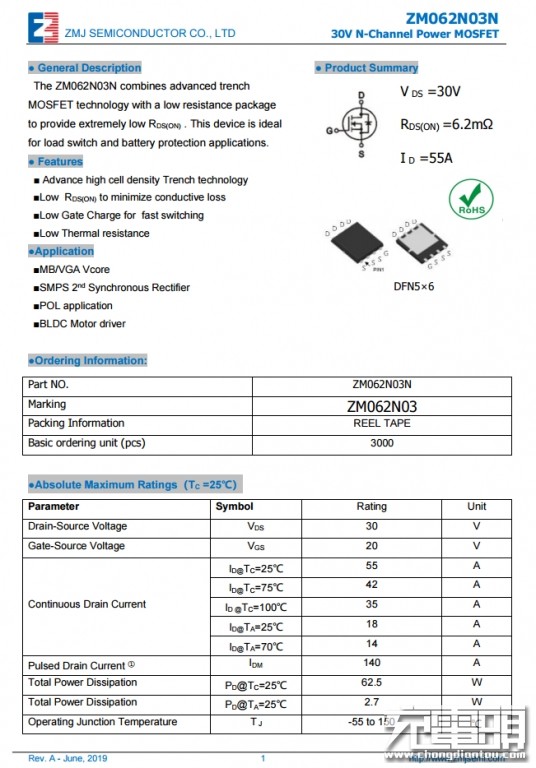

真茂佳ZM062N03N資料信息。
USB-C母座過孔焊接，金屬殼上有KRCONN字樣，由深圳市精睿興業科技有限公司提供。

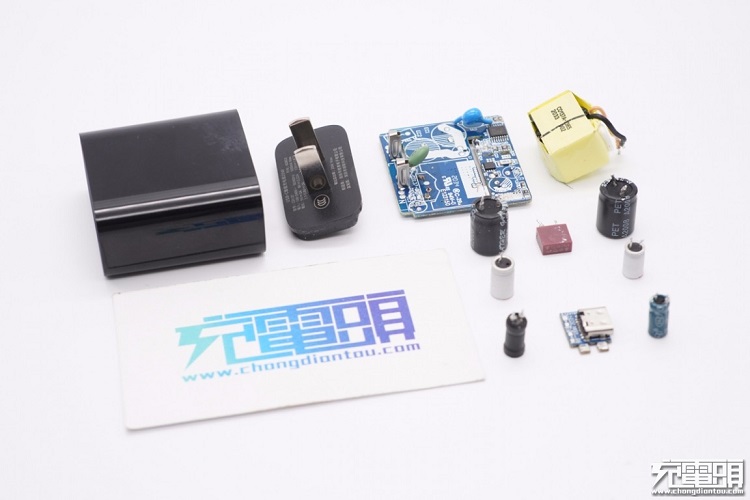

全部拆解完畢，來張全家福。
綠聯20W拆解總結
綠聯20W PD快充充電器采用常規長方體造型設計，有黑、白兩種配色可選。輸入為固定插腳，腰身亮面，輸出頂面略微內凹且磨砂處理。
USB-C口支持QC、MTK PE+2.0、PD3.0和PPS快充協議，還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位，以及3.3-5.9V3A和3.3-11V1.8A兩組PPS電壓檔位。性能上滿足包括iPhone在內的多數品牌手機日常快充需求。
充電頭網拆解了解到，綠聯這款20W PD快充充電器采用了昂寶OB2365T+OB2004Ax+OB2613全套方案，這也是業界為數不多的初次級和協議芯片均來自同一家提供供應商的20W PD快充方案。方案由原廠工程師調校，整體性強，一致性好。
此外充電器內部設計較為緊湊，正面變壓器和電容等元器件之間的間隙通過硅膠填充，增強導熱性和元器件穩定性，并且初級和次級之間有鏤空和加裝絕緣板的設計。
